HDM + connessione multipolare
Valvole HDM. Le HDM offrono la modularità delle Multimach con maggiore robustezza e protezione IP65. Il guscio in tecnopolimero rinforzato le rende resistenti a urti, sporco e lavaggi frequenti. Tutti i collegamenti pneumatici sono su un lato con raccordi automatici integrati, mentre l’interfaccia utente resta sempre accessibile. Il sistema è completamente modulare: da 1 a 16 valvole, alimentazioni e scarichi separati e combinazione libera di tre taglie diverse. La sostituzione è immediata e il cablaggio elettrico automatico semplifica l’installazione. Con il miglior rapporto portata/dimensioni, HDM rappresenta un riferimento in efficienza e compattezza.G25

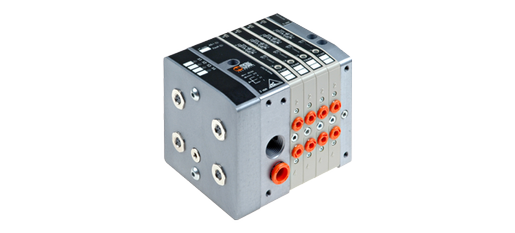

HDM + AS-Interface
HDM + AS-Interface. Il sistema HDM+AS-Interface integra elettronica, segnalazioni e connettori AS-I nel terminale di ingresso, offrendo compattezza e robustezza con corpo in alluminio IP65. Basta sostituire il terminale per trasformare un’isola HDM multipolare in AS-I, mantenendo la flessibilità tipica del sistema: valvole di diverse taglie, moduli intermedi, raccordi Ø 4–10 mm e guscio protettivo in tecnopolimero. Disponibile in versioni da 1 o 2 nodi, fino a 8 elettropiloti e ingressi, con connettori M8/M12 e alimentazione tramite cavo AS-I giallo o doppio cavo.

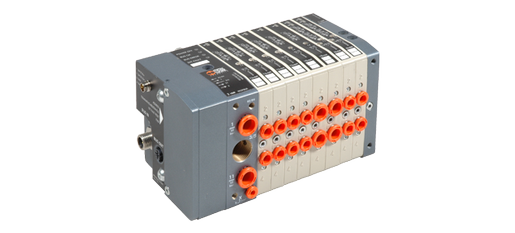

HDM + Profibus-DP
HDM + PROFIBUS-DP. Il sistema HDM+PROFIBUS-DP integra elettronica, segnalazioni e connettori nel terminale di ingresso, risultando compatto e robusto grazie al corpo in alluminio IP65 che protegge i componenti interni. Per trasformare un’isola multipolare in PROFIBUS-DP è sufficiente sostituire il terminale, mantenendo la flessibilità HDM: valvole di diverse taglie con raccordi Ø 4–10 mm, moduli intermedi con alimentazioni o scarichi separati e guscio protettivo in tecnopolimero rinforzato. L’ottimizzazione funzionale prevede interfaccia utente e bus su un lato, collegamenti pneumatici sull’altro e connettori elettrici con selettori in testa all’isola.

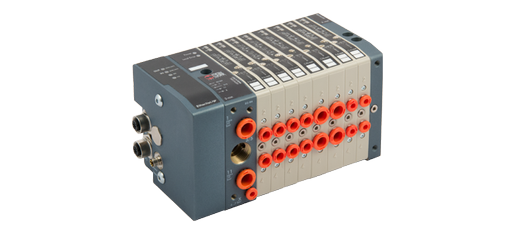

HDM + EtherNet/IP
HDM + EtherNet/IP. Il sistema HDM+EtherNet/IP integra elettronica, segnalazioni e connettori nel terminale di ingresso, offrendo compattezza e robustezza grazie al corpo in alluminio IP65 che protegge i componenti interni. Per trasformare un’isola multipolare in EtherNet/IP basta sostituire il terminale, mantenendo tutti i vantaggi del sistema HDM: valvole di diverse taglie con raccordi Ø 4–10 mm, moduli intermedi con alimentazioni o scarichi separati e guscio protettivo in tecnopolimero rinforzato. L’interfaccia utente e il bus sono su un lato, i collegamenti pneumatici sull’altro, mentre connettori elettrici e selettori si trovano in testa all’isola.

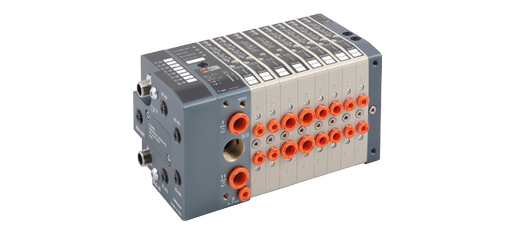

HDM + CANopen
HDM + CANopen. Il sistema HDM+CANopen integra elettronica, segnalazioni e connettori nel terminale di ingresso, risultando compatto e robusto grazie al corpo in alluminio IP65 che protegge i componenti interni. Sono disponibili due versioni: una per gestire fino a 16 uscite e una per 16 uscite più 8 ingressi, con connettori M12 che accettano due ingressi ciascuno. L’architettura segue la filosofia HDM: interfaccia utente su un lato, collegamenti pneumatici sull’altro e connettori elettrici con selettori in testa all’isola.

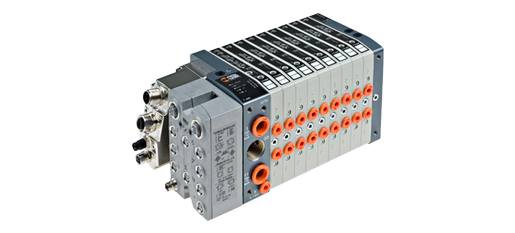

HDM + B&R
l sistema FORMULA X di B&R, definito come backplane decentralizzato, gestisce segnali I/O analogici e digitali sia in locale che in remoto ed è interfacciabile con le isole di valvole Multimach e HDM. I moduli disponibili, in varianti da 8, 16 o 24 segnali, possono essere configurati come Input, Output o I/O misti. Ogni modulo dispone di quattro connessioni: ingresso e uscita segnali, ingresso potenza 24 VDC e uscita potenza per i moduli successivi.
